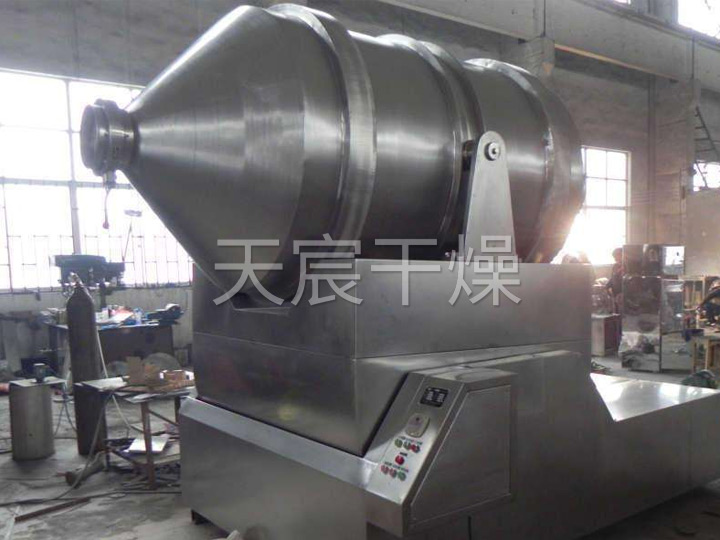

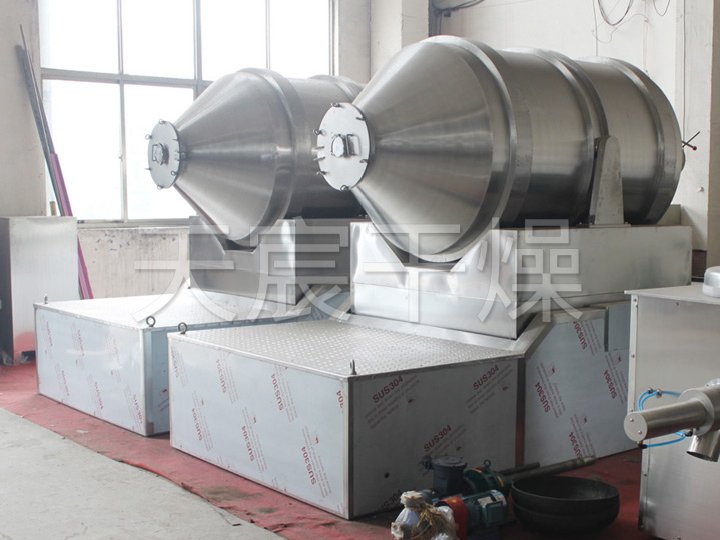

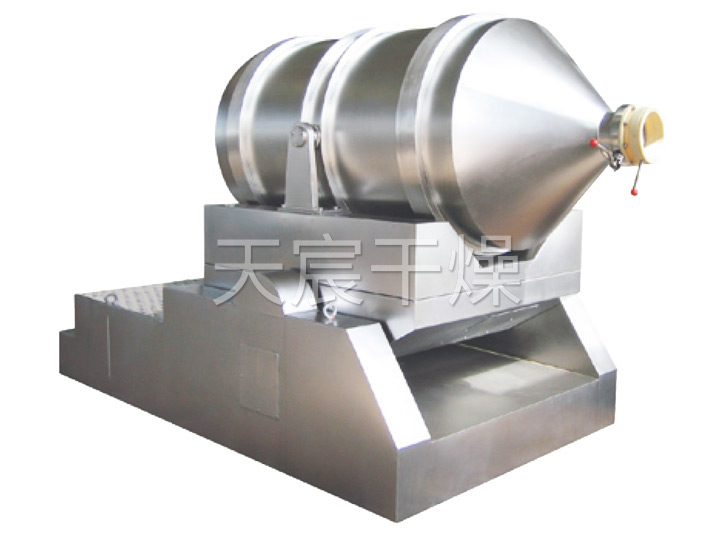

EYH係列二維運動混合機

產品展示
Product Display

當前位置：網站首頁 > 產品中心 > 混合設備係列 > EYH係列二維運動混合機

< >

關鍵詞：EYH係列二維運動混合機,二維運動混合機,二維混合機

所屬分類：混合設備係列

產品概述：二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上，由四個滾輪支撐並由兩個擋輪對其進行軸向定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力係統拖動使轉筒產生轉動，擺動架由一組曲柄擺杆機構來驅動，曲柄擺杆機構在機架上，擺動架由軸承組件支撐在…

產品詳情圖片集錦視頻集錦

工作原理
二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上，由四個滾輪支撐並由兩個擋輪對其進行軸向定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力係統拖動使轉筒產生轉動，擺動架由一組曲柄擺杆機構來驅動，曲柄擺杆機構在機架上，擺動架由軸承組件支撐在機架上。
性能特點
EYH二維混料機的轉筒可同時進行二個運動，一個為轉筒的轉動，另一個為轉筒隨擺動架的擺動。被混合物料在轉筒內隨轉筒轉動、翻轉、混合的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混合。EYH二維混料機適合所有粉、粒狀物料的混合。

結構示意圖

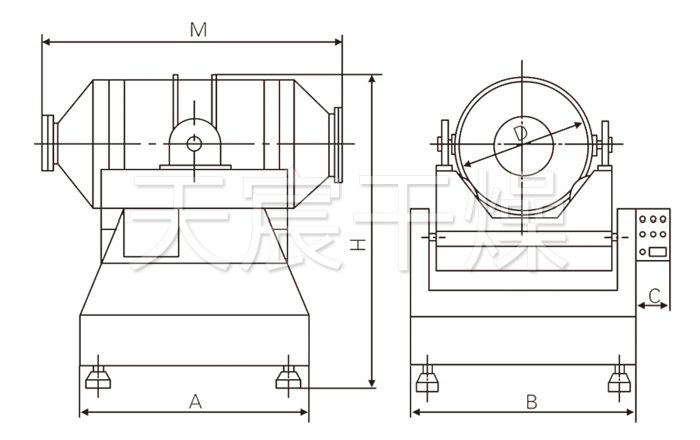

二維運動混合機結構示意圖
技術規格

規格型號	容積（L）	裝料係數	裝料重量	外型尺寸						功率
規格型號	容積（L）	裝料係數	裝料重量	A	B	C	D	M	H	轉動	擺動
EYH100	100	0.5	40	860	900	200	400	1000	1500	1.1	0.75
EYH300	300	0.5	75	1000	1100	200	580	1400	1650	1.1	0.75
EYH600	600	0.5	150	1300	1250	240	720	1800	1850	1.5	1.1
EYH800	800	0.5	200	1400	1350	240	810	1970	2100	1.5	1.1
EYH1000	1000	0.5	350	1500	1390	240	850	2040	2180	2.2	1.5
EYH1500	1500	0.5	550	1800	1550	240	980	2340	2280	3	1.5
EYH2000	2000	0.5	750	2000	1670	240	1100	2540	2440	3	2.2
EYH2500	2500	0.5	950	2200	1850	240	1160	2760	2600	4	2.2
EYH3000	3000	0.5	1100	2400	1910	280	1220	2960	2640	5	4
EYH5000	5000	0.5	1800	2700	2290	300	1440	3530	3000	7.5	5.5
EYH10000	10000	0.5	3000	3200	2700	360	1800	4240	4000	15	11
EYH12000	12000	0.5	4000	3400	2800	360	1910	4860	4200	15	11
EYH15000	15000	0.5	5000	3500	3000	360	2100	5000	4400	18.5	15
